Bastidor Con Triturador Integrado SFA SANIWALL Pro UP



SANIWALL Pro UP es la solución perfecta para crear un cuarto de baño completo

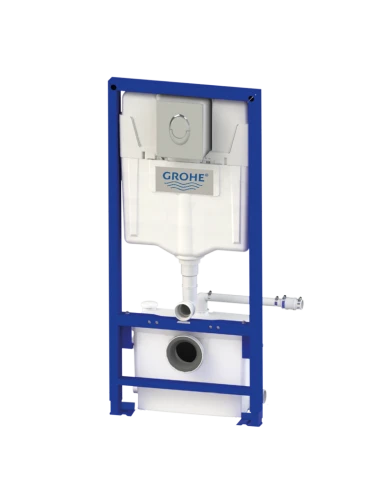

El modelo SFA SANIWALL Pro UP de SFA, es un conjunto de bastidor más cisterna 3l / 6l Grohe, paneles de cristal blanco y triturador, se esconde detrás de la pared, sooporta cualquier tipo de cerámica suspendida del mercado. Permite evacuar las aguas de un cuarto de baño completo con ducha. Además, el sistema entero se esconde totalmente dentro de las paredes. Por esta razón es imprescindible prever una trampilla de acceso para facilitar la accesibilidad al triturador (no incluida).   Principio de funcionamiento del SANIWALL Pro UP de SFA, recoge las aguas residuales, funciona con un sistema de presostato de nivel, SANIALARM, al tirar de la cadena, el nivel de agua sube dentro del depósito y la presión acciona el sistema. Las cuchillas se ponen en funcionamiento y, a la vez, la turbina evacua agua y partículas a través del tubo de evacuación. El ciclo de trituración tarda entre 5 y 10 segundos según la cantidad de agua y la altura a evacuar. Las cuchillas se pueden poner en funcionamiento varias veces dentro de un mismo ciclo.



Consejos de instalación y conexiones

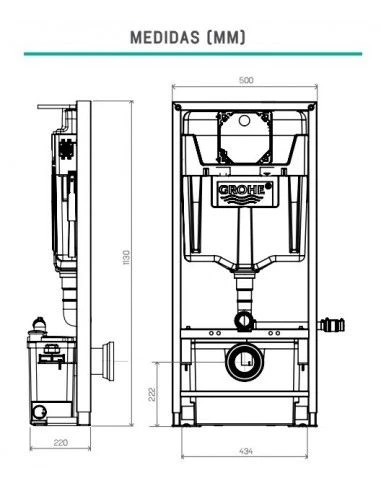

Para el montaje del bastidor de SANIWALL Pro UP, se precisa una pared maestra si la estructura del suelo es ligera, o un tabique si las baldosas del suelo son adecuadas.El espesor del revestimiento debe  de tener entre 10 y 50 mm y estar necesariamente unido al bastidor. La cara frontal debe tener 2 partes de modo que la parte baja del chasis sea móvil y sirva de trampilla de acceso.

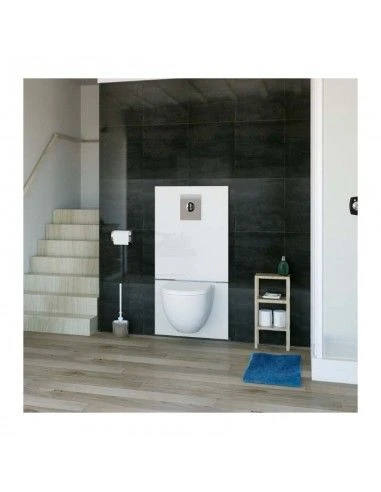

Los 2 paneles de cristal entregados de serie deben estar instalados en conformidad con las recomendaciones del manual para poder dejar acceso al aparato en caso de mantenimiento.



Las conexiones de los sanitarios al Bastidor SANIWALL Pro UP de SFA se deben realizar con tubo de 40 mm y respetar una pendiente del 3%. Para el recorrido vertical de evacuación con un tubo de 32 mm e instalarlo lo más cerca del aparato (máx. 300 mm) y si posteriormente se necesita un recorrido horizontal, éste se realizará con un tubo de diámetro 40 mm, siempre con una pendiente del 1% hasta el desagüe general. Según la altura del bastidor se tendrá que ajustar la altura del plato de la ducha, si la evacuación solo necesita un recorrido horizontal, éste puede realizarse con un tubo de 32 mm, siempre con una pendiente del 1% hasta el desagüe general. Se debe contar en la instalación de una purga en el punto bajo para facilitar el mantenimiento además colocar el bastidor de forma que el enchufe sea accesible como conexión a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 20A. Procurar que la evacuación del desagüe de la ducha y otros aparatos sanitarios, esté, como mínimo, a 150 mm del suelo y añadir la altura correspondiente al 3% de pendiente.



Aplicaciones

Bidé	Ducha	Inodoro flotante	Lavabos



Características

• Ideal para WC suspendido
• Empotable en pared
• Equipado con una cisterna de doble descarga de 3 o 6 litros
• Evacuación vertical hasta 5 m
• Evacuación horizontal hasta 50 m (con una pendiente de 1%)
• Permite crear un aseo fácilmente en espacios desaprovechados o sin evacuación natural
• Funcionamiento silencioso



Incluye

• Bastidor con triturador integrado SFA SANIWALL Pro UP
